Annotatie-metingen

Toevoegen nieuwe annotatie

Een nieuwe annotatie-meting wordt altijd gestart vanuit het annotatiemenu. Klik op het geometrie-type wat u wilt toevoegen en teken de geometrie op basis van aanwezige data (de annotatie-metingen werken precies hetzelfde als de metingen in het metingen-menu, zoals beschreven in het hoofdstuk Metingen en Annotaties.

Starten van nieuwe polygoon-annotatie:

Als de nieuwe annotatie wordt toegevoegd ziet dit er visueel hetzelfde uit als het uitvoeren van een meting. Voer de annotatiemeting uit en na het afronden van de geometrie opent automatisch het venster om het annotatie-datamodel te kiezen.

Voer de volgende velden in:

• Datamodel: kies het gewenste datamodel.
• Datamodel-filter: gebruik de dropdown in het annotatievenster om de lijst met beschikbare datamodellen te filteren.
• Extra velden: voer de (verplichte) extra velden in behorend bij het datamodel.
• Hellingshoek: bij annotaties met twee meetpunten toont Omnibase de hellingshoek tussen deze meetpunten in het annotatievenster.
• Kies de knop Opslaan om de annotatie op te slaan en niet verder te gaan met een volgende annotatiemeting.
• Kies de knop Opslaan en herhaal om gelijk een nieuwe annotatiemeting uit te voeren.
  • Bij deze keus kan je het meting-type tussendoor nog wijzigen door een ander type te selecteren.

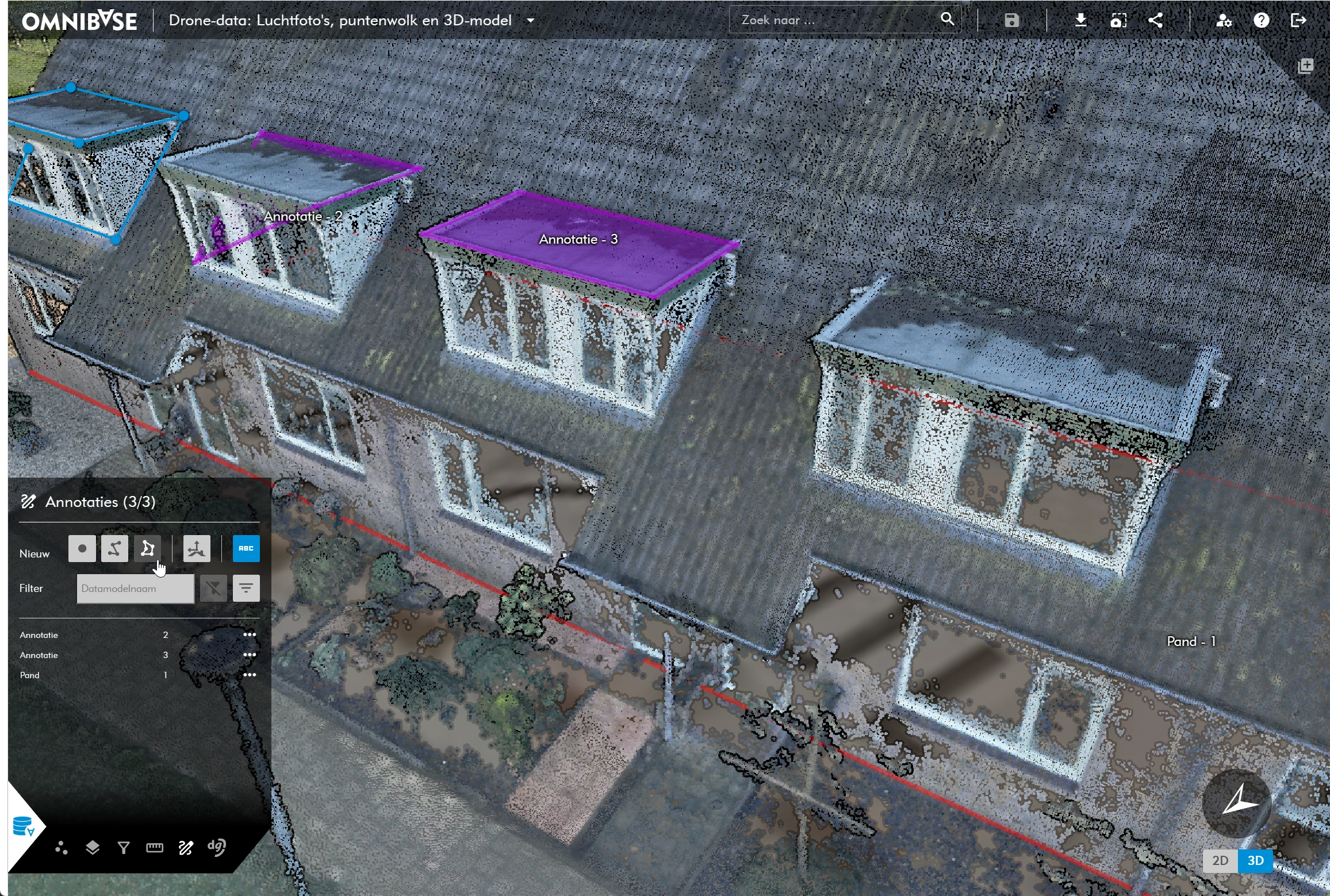

Annotatiemetingen in een puntenwolk (links) en het daaropvolgende selecteren van het datamodel en evt. extra benodigde (verplichte) velden (rechts).
